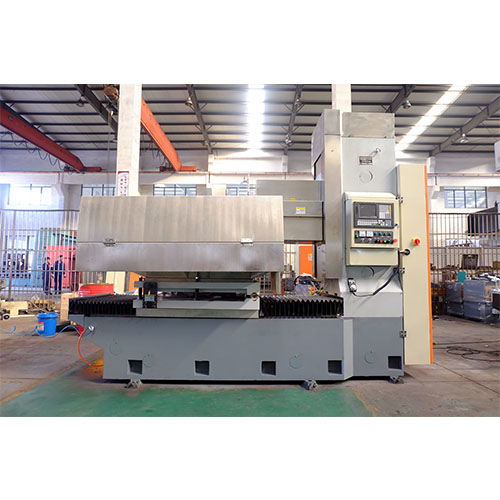

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構(gou)穩重(zhong)緊湊、精度(du)高(gao)、性能(neng)可靠、制造工藝好，操作(zuo)方便(bian)。
18072822299
適用·范圍
● 采用(yong)砂輪周(zhou)邊磨削，工件(jian)上下兩平面(mian)均可獲得高精度(du)(du)(du)平行度(du)(du)(du)、尺寸精度(du)(du)(du)和工件(jian)表面(mian)粗(cu)糙度(du)(du)(du)。
● 適合圓(yuan)臺(tai)平面磨削(xue)，本機主(zhu)要(yao)磨削(xue)直徑φ2050范(fan)圍內的圓(yuan)形(xing)端面、平面加工件（根據需(xu)要(yao)可定制)。
● 適用磨削環(huan)形零(ling)件，適用于鋸片廠(chang)(chang)(chang)、軸承(cheng)廠(chang)(chang)(chang)、汽(qi)配廠(chang)(chang)(chang)、陶瓷(ci)密(mi)封(feng)件廠(chang)(chang)(chang)、摩擦片廠(chang)(chang)(chang)、活(huo)塞廠(chang)(chang)(chang)、發動機廠(chang)(chang)(chang)、工(gong)具廠(chang)(chang)(chang)和(he)一般機械廠(chang)(chang)(chang)的(de)產品車(che)間和(he)工(gong)具車(che)間，磨削加工(gong)精密(mi)零(ling)件。
產品·特點
磨頭結構
磨頭采用靜壓(ya)結構，克服(fu)了軸承(cheng)(cheng)啟(qi)(qi)動和(he)停止時出現(xian)的(de)干摩擦造成(cheng)(cheng)的(de)軸與軸承(cheng)(cheng)磨損(sun)現(xian)象，提高(gao)(gao)了主軸的(de)使用壽命及精度保(bao)持性；當主軸啟(qi)(qi)動后，依(yi)靠淺(qian)腔階(jie)梯效(xiao)應形(xing)成(cheng)(cheng)較大(da)(da)的(de)動壓(ya)承(cheng)(cheng)載力，大(da)(da)大(da)(da)地提高(gao)(gao)了主軸剛(gang)度；高(gao)(gao)壓(ya)油膜的(de)均(jun)化作用和(he)良好和(he)抗(kang)振性保(bao)證了主軸具(ju)有很(hen)高(gao)(gao)的(de)旋(xuan)轉精度和(he)運轉平穩性。（11）KW電機(ji)驅動，最高(gao)(gao)轉速(su)(su)1450rpm。設備采用高(gao)(gao)速(su)(su)（CBN）砂輪(lun)加工兩端面，提高(gao)(gao)端面光潔度。（砂輪(lun)可(ke)根據(ju)用戶需(xu)求定制(zhi)）
機床重要零部件
機床重(zhong)要零部件，均(jun)采用(yong)品牌廠家產品，質量可(ke)靠，易于維護。如導軌(gui)用(yong)德國(guo)力(li)士樂品牌，臺灣絲桿，進口電器(qi)，海利普變頻器(qi)等等。
鑄件材料
鑄件采用(yong)375HT材(cai)料，材(cai)質好，強度(du)高，床身立(li)柱(zhu)均采用(yong)二(er)次(ci)回火處理，消除(chu)內應(ying)力，延(yan)長機(ji)床壽(shou)命，以確(que)保高精度(du)，高剛性(xing)，延(yan)長機(ji)床壽(shou)命。
床身立柱
床(chuang)身(shen)立柱均(jun)用進(jin)口加(jia)(jia)工(gong)中心和進(jin)口龍門加(jia)(jia)工(gong)中心加(jia)(jia)工(gong)，高精的加(jia)(jia)工(gong)設備和加(jia)(jia)工(gong)工(gong)藝保證了精度。
電氣采用獨立電柜
電氣采用獨立電柜，獨立操(cao)(cao)縱臺(tai)，自(zi)主研發的(de)數控(kong)系(xi)統控(kong)制，可實現自(zi)動(dong)(dong)(dong)控(kong)制，自(zi)動(dong)(dong)(dong)完成循環磨削，自(zi)動(dong)(dong)(dong)檢測對刀，自(zi)動(dong)(dong)(dong)分辨、自(zi)動(dong)(dong)(dong)補償(chang)，操(cao)(cao)作(zuo)簡(jian)單方便(bian)。
裝置結構
橫向進給(gei)及(ji)垂直(zhi)(zhi)進給(gei)裝(zhuang)置，由伺服電(dian)機(ji)（≥10N.m）、減速(su)機(ji)構、滾珠絲杠(gang)、直(zhi)(zhi)線導(dao)軌。其中垂直(zhi)(zhi)軸有制動或(huo)自鎖裝(zhuang)置，并(bing)配有光(guang)柵尺(chi)絕對(dui)坐標(biao)定位。
設置潤滑點
磨(mo)床各導軌處均(jun)設置潤滑(hua)點，由(you)電動潤滑(hua)泵進(jin)行潤滑(hua)。為工作(zuo)臺配備獨立供油(you)箱(xiang)，進(jin)、回管路通過拖鏈(lian)合理布局。
芯線圈設計

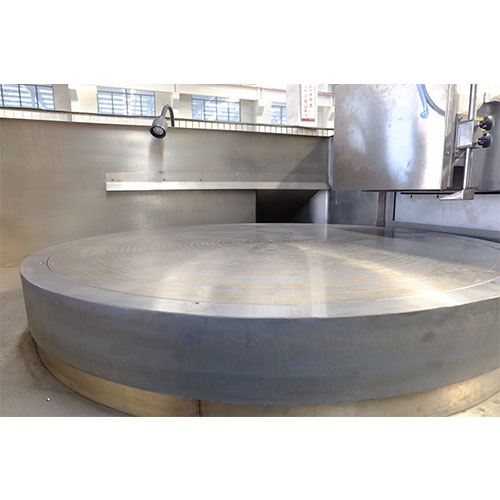

電(dian)磁(ci)吸(xi)盤采用銅芯線圈設(she)計，表(biao)面花(hua)盤采用同心圓(yuan)并割(ge)花(hua)設(she)計，客戶也可定制(zhi)花(hua)盤。表(biao)面磁(ci)力(li)均勻，并配備(bei)了自動充退磁(ci)裝(zhuang)置，具有磁(ci)力(li)可調(diao)、失磁(ci)保(bao)護等功(gong)能(neng)。
不變形，精度高
加(jia)工產品不變(bian)形，精度高，工件厚度差距保持(chi)在(zai) 0.01mm以內，具體詳(xiang)見產品參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
