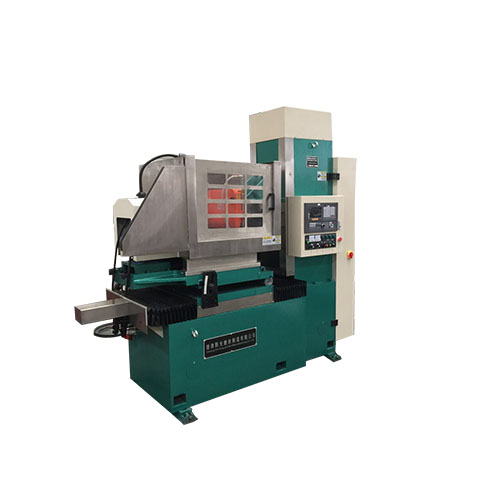

SKM73100臥軸式圓(yuan)臺平面(mian)磨床(chuang)是我公司吸收國內外高精磨床(chuang)結構與制造技術開發出的新(xin)型(xing)臥軸圓(yuan)臺平面(mian)磨床(chuang)。
工(gong)作圓臺直(zhi)徑ф1050mm，采用工(gong)作臺在床身上變頻(pin)旋轉，拖板沿水平往復移(yi)動(dong)(dong)，磨頭沿拖板垂直(zhi)移(yi)動(dong)(dong)進給的(de)布局型式。
磨頭主軸(zhou)軸(zhou)承采用精密滾動軸(zhou)承，剛性(xing)好、精度高。
床(chuang)身、立柱上布(bu)局直線導軌副和滾珠傳動(dong)(dong)單(dan)元(yuan)，采用準確(que)定位伺服(fu)電機驅動(dong)(dong)。
整體結構穩重(zhong)緊湊、精度高(gao)、性能(neng)可靠、制造(zao)工藝好(hao)，操作方便。
18072822299

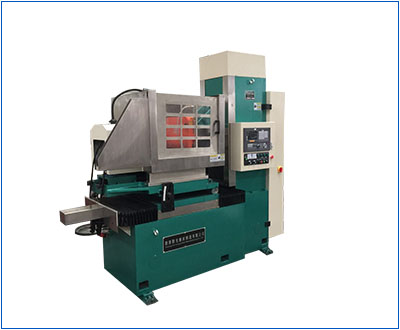

適(shi)用·范(fan)圍
● 采用(yong)砂輪周邊(bian)磨削，工件上下兩平(ping)面(mian)均(jun)可獲(huo)得高(gao)精度(du)平(ping)行(xing)度(du)、尺(chi)寸精度(du)和(he)工件表面(mian)粗糙度(du)。
● 適合(he)圓臺(tai)平(ping)(ping)面(mian)磨削，本機(ji)主要磨削直(zhi)徑φ1050范(fan)圍內的(de)圓形端(duan)面(mian)、平(ping)(ping)面(mian)加工件（根據需要可(ke)定制)。
● 適用磨削環形零件(jian)(jian)，適用于鋸(ju)片廠(chang)(chang)、軸承廠(chang)(chang)、汽配廠(chang)(chang)、陶瓷密(mi)封(feng)件(jian)(jian)廠(chang)(chang)、摩(mo)擦(ca)片廠(chang)(chang)、活塞廠(chang)(chang)、發動(dong)機(ji)(ji)廠(chang)(chang)、工具廠(chang)(chang)和(he)一(yi)般(ban)機(ji)(ji)械廠(chang)(chang)的產品車間和(he)工具車間，磨削加工精密(mi)零件(jian)(jian)。
產品(pin)·特點(dian)
磨頭結構
磨頭采(cai)用靜(jing)壓(ya)結構，克服了(le)(le)軸(zhou)(zhou)承(cheng)啟動(dong)和停止時出現的干摩擦造成的軸(zhou)(zhou)與軸(zhou)(zhou)承(cheng)磨損現象，提(ti)高(gao)(gao)了(le)(le)主軸(zhou)(zhou)的使(shi)用壽(shou)命及精度(du)保持性(xing)；當主軸(zhou)(zhou)啟動(dong)后，依靠淺腔階梯效應形成較大的動(dong)壓(ya)承(cheng)載(zai)力，大大地(di)提(ti)高(gao)(gao)了(le)(le)主軸(zhou)(zhou)剛(gang)度(du)；高(gao)(gao)壓(ya)油膜的均化作用和良(liang)好和抗振(zhen)性(xing)保證(zheng)了(le)(le)主軸(zhou)(zhou)具有很(hen)高(gao)(gao)的旋轉精度(du)和運(yun)轉平穩(wen)性(xing)。（11）KW電機(ji)驅(qu)動(dong)，最高(gao)(gao)轉速1450rpm。設備(bei)采(cai)用高(gao)(gao)速（CBN）砂(sha)輪加(jia)工兩端(duan)(duan)面(mian)，提(ti)高(gao)(gao)端(duan)(duan)面(mian)光潔度(du)。（砂(sha)輪可根據用戶需求(qiu)定制）
機床重要零部件
均采用(yong)品(pin)(pin)牌廠家產品(pin)(pin)，質量(liang)可(ke)靠，易于維護。如(ru)導軌用(yong)德國力士樂品(pin)(pin)牌，臺(tai)灣絲桿，進口(kou)電器，海利普變(bian)頻(pin)器等等。
鑄件材料
鑄件采用375HT材料，材質好(hao)，強度高，床(chuang)身立柱(zhu)均采用二次(ci)回火處理，消除內應力，延長(chang)機床(chuang)壽(shou)命，以確保(bao)高精度，高剛性，延長(chang)機床(chuang)壽(shou)命。
床身立柱
床身(shen)立柱均用(yong)進口(kou)加(jia)工(gong)(gong)(gong)中心和進口(kou)龍(long)門(men)加(jia)工(gong)(gong)(gong)中心加(jia)工(gong)(gong)(gong)，高精的加(jia)工(gong)(gong)(gong)設(she)備和加(jia)工(gong)(gong)(gong)工(gong)(gong)(gong)藝保證了精度。
電氣采用獨立電柜
電(dian)(dian)氣(qi)采用獨立電(dian)(dian)柜(ju)，獨立操縱臺(tai)，自(zi)(zi)主研(yan)發的數控系統控制(zhi)，可實現(xian)自(zi)(zi)動(dong)控制(zhi)，自(zi)(zi)動(dong)完成(cheng)循環(huan)磨削，自(zi)(zi)動(dong)檢測對刀，自(zi)(zi)動(dong)分(fen)辨、自(zi)(zi)動(dong)補償，操作簡單方便。
裝置結構
橫向進(jin)給及垂直進(jin)給裝(zhuang)置，由伺服(fu)電機(ji)（≥10N.m）、減速(su)機(ji)構、滾珠絲(si)杠、直線導軌。其中(zhong)垂直軸有(you)制動(dong)或自鎖裝(zhuang)置，并配有(you)光柵尺絕對坐標定位。
設置潤滑點
磨床各導軌處均設(she)置潤滑點，由電動潤滑泵進行潤滑。為工作(zuo)臺配(pei)備(bei)獨立(li)供(gong)油箱，進、回(hui)管路通過拖鏈(lian)合理布(bu)局。
芯線圈設計
電磁(ci)吸盤(pan)采(cai)用(yong)銅(tong)芯線圈設計，表(biao)面花盤(pan)采(cai)用(yong)同心圓(yuan)并(bing)割花設計，客戶也可定制花盤(pan)。表(biao)面磁(ci)力均勻(yun)，并(bing)配備了(le)自動充退磁(ci)裝置(zhi)，具有(you)磁(ci)力可調、失磁(ci)保護等功能(neng)。
不變形，精度高
加工產品不(bu)變形，精度高，工件厚(hou)度差(cha)距保持在 0.01mm以內，具體詳見(jian)產品參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉(zhuan)速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺(tai)最(zui)大承重(zhong)（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速(su)度X軸(zhou)(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托(tuo)板往復(fu)行(xing)程（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪(lun)主(zhu)軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主(zhu)軸定心錐(zhui)面跳(tiao)動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂(sha)輪尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快(kuai)速(su)升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工(gong)平面度(du)（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作(zuo)臺電(dian)機功率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主(zhu)軸電機功率(lv)(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升(sheng)降伺服電機(ji)(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作(zuo)臺(tai)往(wang)復伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機(ji)功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
