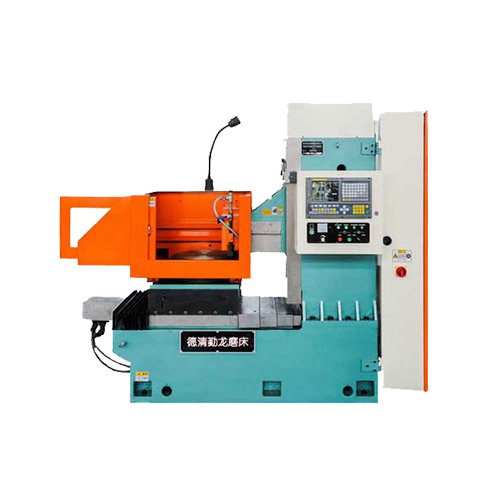

數控(kong)臥軸圓臺(tai)平面磨(mo)床M7333

M7333臥式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型系列臥軸式圓臺平面磨床。
工作圓臺直徑ф330mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸采用靜壓磨頭。
床身、立柱上布局直線導軌和滾珠傳動單元，采用準確定位伺服電機驅動。
整體(ti)結構穩(wen)重緊湊、精度高、性(xing)(xing)能可靠(kao)、制造工藝(yi)性(xing)(xing)好，操作使(shi)用方便。

全國熱線

18072822299

適用(yong)·范(fan)圍(wei)

● 采(cai)用砂(sha)輪周邊磨削，工件(jian)(jian)上(shang)下兩平面均可獲得高(gao)精度(du)(du)平行度(du)(du)、尺(chi)寸精度(du)(du)和工件(jian)(jian)表面粗糙度(du)(du)。

● 適合圓(yuan)臺平面(mian)磨削，本機主(zhu)要磨削直徑φ330范圍內的圓(yuan)形端面(mian)、平面(mian)加(jia)工(gong)件(jian)（根據(ju)需要可定(ding)制)。

● 適用磨削環形零件(jian)，適用于鋸片廠(chang)(chang)、軸承廠(chang)(chang)、汽配廠(chang)(chang)、陶瓷密(mi)封件(jian)廠(chang)(chang)、摩擦片廠(chang)(chang)、活塞廠(chang)(chang)、發動機(ji)(ji)廠(chang)(chang)、工具廠(chang)(chang)和一(yi)般機(ji)(ji)械廠(chang)(chang)的產品車(che)間和工具車(che)間，磨削加工精密(mi)零件(jian)。

產品(pin)·特點

磨頭結構
磨頭采(cai)用(yong)靜壓(ya)(ya)結構，克服了(le)軸(zhou)承啟動(dong)和停止(zhi)時出現(xian)的(de)干摩擦造成(cheng)的(de)軸(zhou)與軸(zhou)承磨損現(xian)象(xiang)，提(ti)高(gao)了(le)主(zhu)(zhu)軸(zhou)的(de)使用(yong)壽命及精度保(bao)持性；當主(zhu)(zhu)軸(zhou)啟動(dong)后，依(yi)靠(kao)淺腔階梯效應形成(cheng)較大的(de)動(dong)壓(ya)(ya)承載力，大大地提(ti)高(gao)了(le)主(zhu)(zhu)軸(zhou)剛度；高(gao)壓(ya)(ya)油(you)膜的(de)均化作用(yong)和良好(hao)和抗振(zhen)性保(bao)證了(le)主(zhu)(zhu)軸(zhou)具有很高(gao)的(de)旋轉(zhuan)(zhuan)精度和運轉(zhuan)(zhuan)平穩性。（7.5）KW電機驅動(dong)，最高(gao)轉(zhuan)(zhuan)速2900rpm。設(she)備采(cai)用(yong)高(gao)速（CBN）砂輪加(jia)工兩端面，提(ti)高(gao)端面光潔(jie)度。特(te)別是臺階面的(de)磨削。（砂輪可根據用(yong)戶(hu)需(xu)求定制(zhi)）。
機床零部件
機(ji)床(chuang)上重(zhong)要零部件，均采用品(pin)牌(pai)廠家產(chan)品(pin)，質量可(ke)靠，易(yi)于維護。如導(dao)軌用德國力(li)士(shi)樂品(pin)牌(pai)，臺灣絲(si)桿，進口電器，海利普(pu)變頻器等等。
鑄件材料
鑄件采用375HT材(cai)料，材(cai)質好，強(qiang)度高(gao)，床(chuang)身立柱均采用二次回火處理，消除內(nei)應力，延長機床(chuang)壽命，以(yi)確保高(gao)精度，高(gao)剛性，延長機床(chuang)壽命。

床身立柱
床身立柱(zhu)均(jun)用進(jin)口(kou)(kou)加工(gong)中(zhong)(zhong)心和進(jin)口(kou)(kou)龍(long)門加工(gong)中(zhong)(zhong)心加工(gong)，高(gao)精的加工(gong)設備和加工(gong)工(gong)藝(yi)保(bao)證了精度。
電氣采用獨立電柜
電氣采用獨(du)立(li)電柜，獨(du)立(li)操(cao)縱臺，自(zi)主研發的(de)數控(kong)系(xi)統控(kong)制，可實現自(zi)動控(kong)制，自(zi)動完成(cheng)循(xun)環(huan)磨(mo)削，自(zi)動檢測對刀，自(zi)動分辨、自(zi)動補償，操(cao)作(zuo)簡單方便。
裝置結構
橫向進給及垂直(zhi)進給裝置，由伺服電機（≥10N.m）、減速機構、滾珠絲杠、直(zhi)線導(dao)軌。其(qi)中(zhong)垂直(zhi)軸有制(zhi)動或自鎖裝置，并配有光(guang)柵尺絕對坐標定位(wei)。

設置潤滑點
磨床各(ge)導軌處均(jun)設置潤滑點，由電動潤滑泵進(jin)行(xing)潤滑。為工(gong)作臺配備(bei)獨立(li)供油箱(xiang)，進(jin)、回管(guan)路通過拖(tuo)鏈合理(li)布局。
芯線圈設計
電磁(ci)(ci)(ci)吸盤采(cai)用銅芯(xin)線圈設(she)計，表面(mian)花盤采(cai)用同心圓(yuan)并割花設(she)計，客戶也可定制花盤。表面(mian)磁(ci)(ci)(ci)力均勻，并配備了自動充退磁(ci)(ci)(ci)裝(zhuang)置，具(ju)有磁(ci)(ci)(ci)力可調、失磁(ci)(ci)(ci)保護(hu)等功能。
不變形，精度高
加工產品不變形，精(jing)度(du)(du)高，工件厚度(du)(du)差距保持在 0.001mm以內，具體詳見產品參(can)數表。

技術·規格

主要技術規格	低速	高速	高精	高速高精
Main TechnicaL Specifications	SKM7333	SSKM7333	SKMG7333	SSKMG7333
工作臺直徑（mm）	Φ330	Φ330	Φ330	Φ330
Diameter Of Work Table（mm）
磨削工件最大尺寸	Φ330*100	Φ330*100	Φ330*100	Φ330*100
Maximum Size Of Grinding Workpiece（mm）
工作臺轉速（rpm）	0～300	0～300	0～300	0～300
Revoving Speed Of Work Table （rpm）
工作臺最大承重（kg）	50	50	50	50
Maximum Load-bearing Of Work Table（kg）
托板往復速度X軸(m/s)	6	6	6	6
Reciprocating Speed Of The Dragging Plate X Axis (m/s)
托板往復行程（mm）	200	200	200	200
Reciprocating Speed Of Dragging Plate （mm）
砂輪主軸轉速(rpm)	1450	2900	1450	2900
Speed Of Main Spindle Of Grinding Wheel (rpm)
主軸定心錐面跳動（mm）	0.001	0.001	0.001	0.001
Runout Of Centering Conical Surface Of Main spindle（mm）
砂輪尺寸（mm）	Φ350x40xΦ127	Φ350x40xΦ127	Φ350x40xΦ127	Φ350x40xΦ127
Dimensions Of Grinding Wheel（mm）
垂直快速升降(mm/min)	200	200	200	200
Vertical Rapid Going Up And Down(mm/min)
垂直進給最小進給量（mm）	0.001	0.001	0.001	0.001
Minimum Amount OF Feed Of Vertical Feed （mm）
加工平面度（mm）	0.01/1000	0.01/1000	0.005/1000	0.005/1000
ProceSSing PlaneneSS（mm）
工作臺端面跳動（mm）	0.005	0.005	0.001	0.001
End Face Runout Of Work Table （mm）
工作臺電機功率(kw)	2.2	2.2	2.2	2.2
Motor Power Of Work Table (kw)
砂輪主軸電機功率(kw)	7.5	11	7.5	11
Motor Power Of Main Spindle Of Grinding Wheel (kw)
垂直升降伺服電機(n.m)	伺服10N.m	伺服10N.m	伺服(fu)10N.m	伺服(fu)10N.m
Servo Motor For Verticai Going Up And Down(n.m)
工作臺往復伺服電機(n.m)	伺(si)服(fu)10N.m	伺服(fu)10N.m	伺服(fu)10N.m	伺(si)服(fu)10N.m
Servo Motor For Fen Reciprocation Of Work Table(n.m)
水泵電機功率	120	120	120	120
Motor Power Of Water Pump(w)
機床凈重(kg)	3500	3500	3500	3500
Net Weight(kg)
